圓錐破廣泛應用于礦山破碎、冶金工業、化學工業、建筑工業、建筑垃圾回收、砂石生產及水泥工業等行業。圓錐式破碎機破碎效率高、維護成本低、全自動控制生產過程、可以用于高硬度物料的中細碎作業、能夠適應不同的生產工藝要求，已成為礦山行業的主流破碎設備。而單杠液壓圓錐破是圓錐破的一種，其結構簡單緊湊，故障率低，可靠性高。

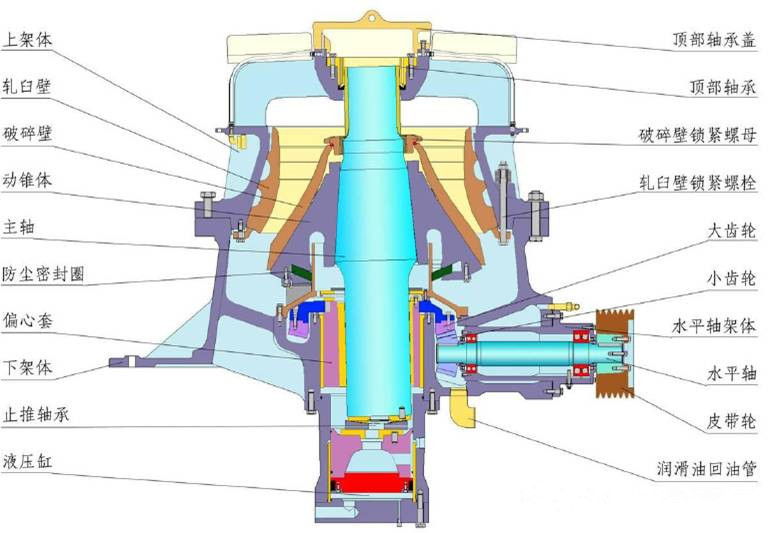

單缸液壓圓錐破結構

HCS圓錐破的結構主要分為六大部分

1）上機架總成：上機架，軋臼壁，墊帽，上架體護板。

2）下機架總成：下機架，下機架護板，下機架內襯板，偏心套襯套。

3）動錐總成：主軸，動錐軀體，破碎壁。

4）傳動軸總成：槽輪，傳動軸，軸承，傳動軸架，小錐齒輪。

5）偏心套總成：配重環，偏心套，大錐齒輪，主軸襯套。

6）液壓缸體總成：中摩擦盤，下摩擦盤，液壓缸體，缸套，缸底，位移傳感器。

單缸液壓圓錐破工作原理

電機通過電機輪、皮帶、皮帶輪帶動小錐齒輪的轉動，小錐齒輪帶動大錐齒輪的轉動，從而使偏心套轉動。此時，裝在偏心套里面的主軸帶動動錐體隨著偏心套的轉動作旋擺運動，使破碎壁時而靠近、時而遠離軋臼壁，達到破碎物料的目的。

在不可破異物通過破碎腔或因某種原因機器超載時，液壓保險系統實現保險，動錐下移，排礦口增大從而使異物從破碎腔排出。如異物卡在排礦口時可使用清腔系統，使排礦口繼續增大，使異物排出碎腔。在液壓系統的作用下，動錐復位，機器恢復正常工作。

單缸液壓圓錐破核心技術

1.液壓系統

單杠液壓圓錐破液壓系統集液壓調整和液壓保護于一體。

? 排料口的調節：正常運行時，通過液壓油泵對主軸油缸注油或排油，使主軸上移或下移，軋臼壁和破碎壁之間的距離縮小或增大，調節排料口大小。

? 過鐵和清腔： 在不可破異物通過破碎腔或因某種原因機器超載時，液壓保險系統實現保險，液壓油注入蓄能器，主軸下墜，排料口增大，異物從破碎腔排出，蓄能器將油壓回，破碎機正常運行。如異物卡在排礦口時，可使用清腔系統，使排礦口進一步增大，使異物排出破碎腔。在液壓系統的作用下，排礦口自動復位，機器恢復正常工作。

如下圖示：

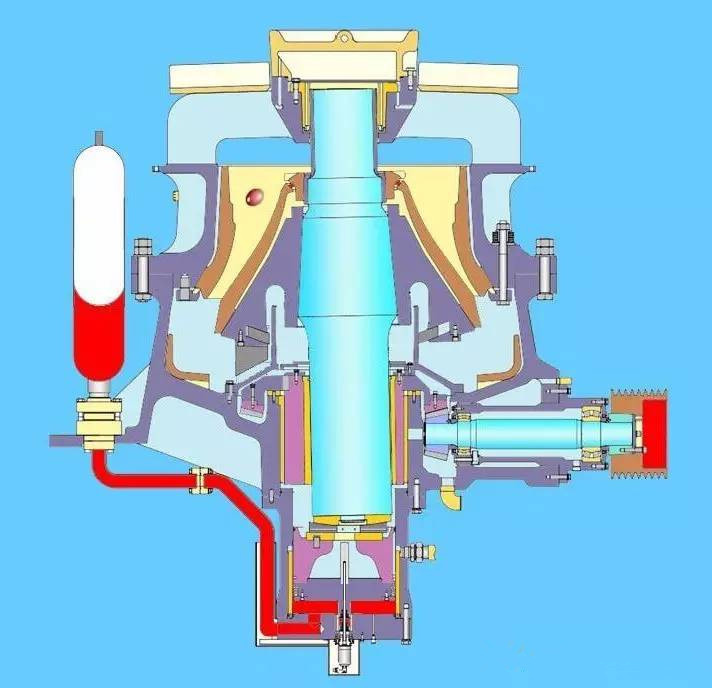

▲過鐵前

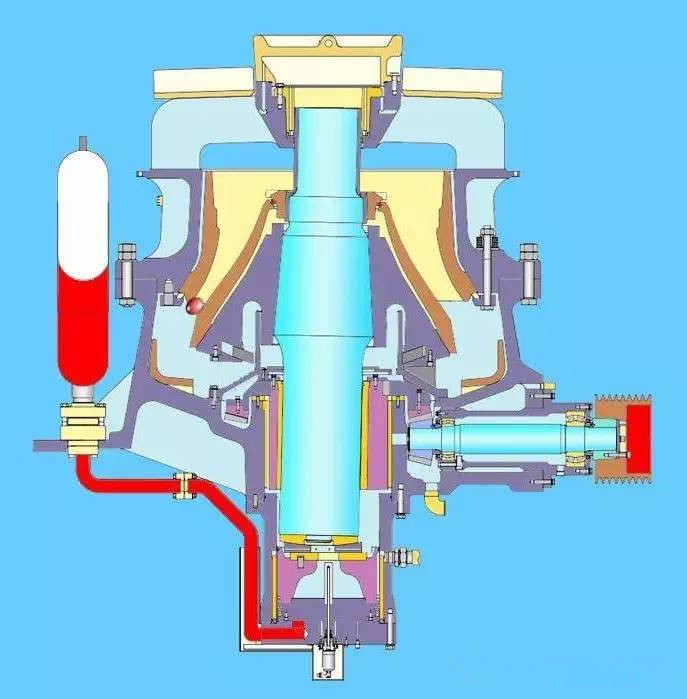

▲過鐵時液壓油注入蓄能器，主軸下墜，排料口增大

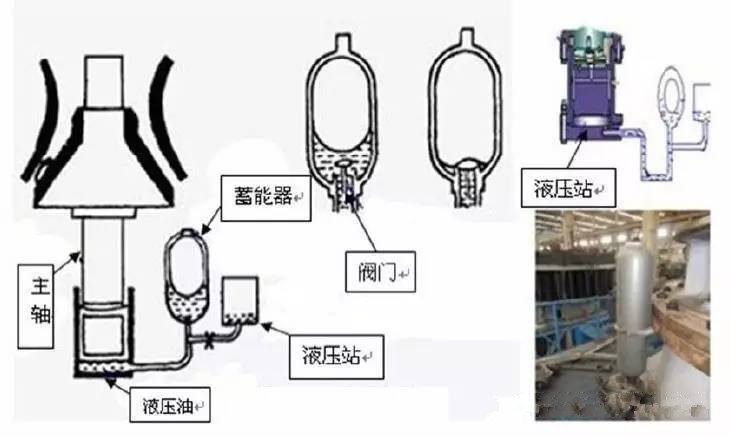

▲液壓保險工作原理

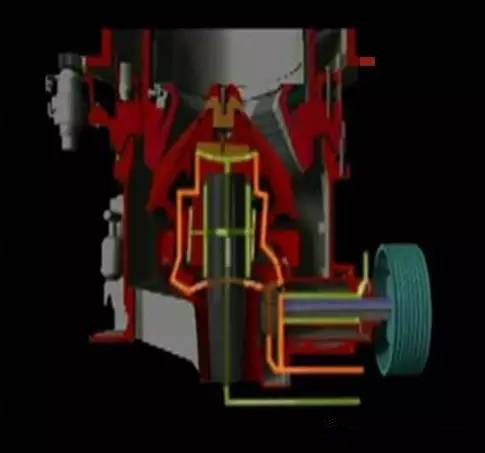

2.潤滑系統

兩路進油口注油，一路從主軸下端進入，潤滑球面軸承、球形瓦、機架襯套、主軸襯套，進而潤滑大小錐齒輪；另一路從傳動軸端進入，潤滑傳動軸襯套，兩路油從同一出油口排出。

兩路進油口注油，一條由機器下部油孔進入機器后又分三條支路：偏心套內外表面，主軸中間油孔到達球型軸承，經過孔道潤滑大小錐齒輪；另一條由傳動軸架上的孔進油，潤滑傳動軸承，其回油也是經過小錐齒輪下部的回油孔及防塵蓋上的回油孔回油，兩路油從同一出油口排出。

以上介紹了單缸液壓圓錐破的結構、工作原理、液壓系統、潤滑系統，看過之后，是不是對液壓圓錐破的了解又多了一點點！
